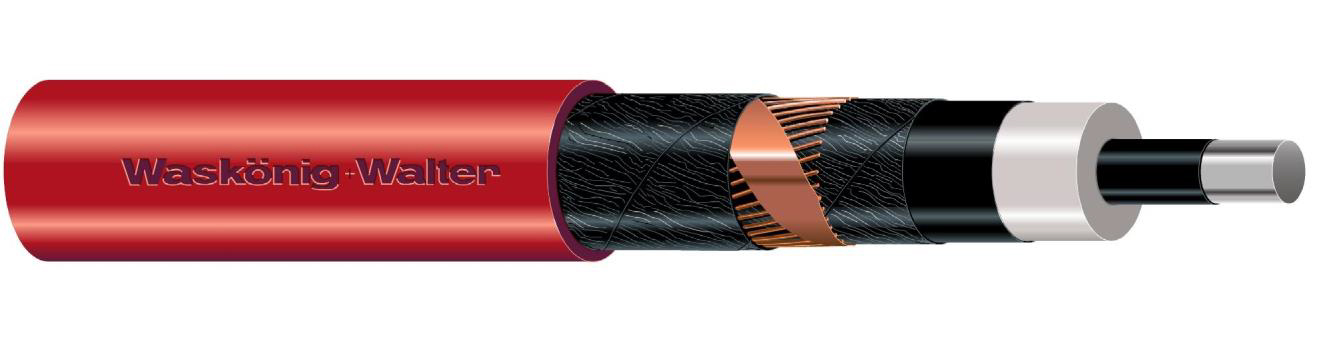

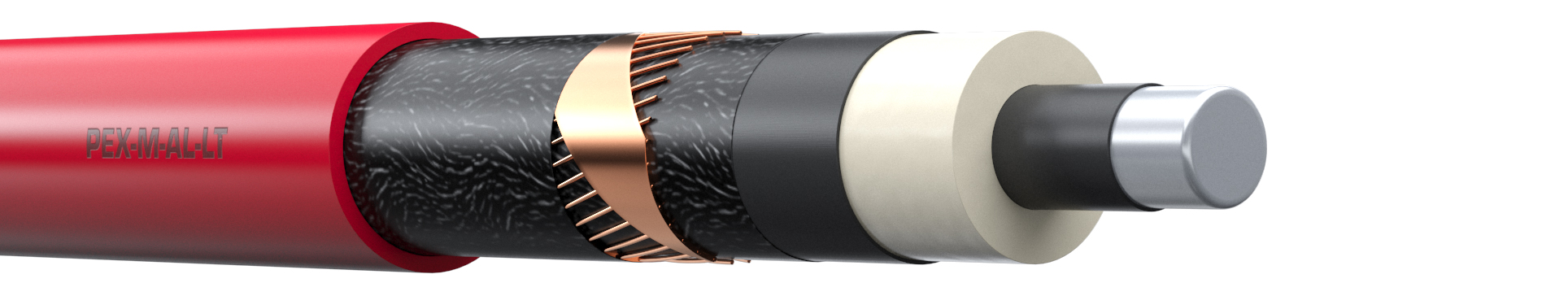

PEX-M-AL-LT Print this page to Acrobat pdf file

KLIK FOR 3D VISNING

Anvendelse

Som jordkabel i fordelingsnet med vekselspænding indtil 72 kV mellem faserne. Efter hver afskæring skal kabelenderne lukkes aht. fugt.

Norm

Typebetegnelse PEX-M-AL-LT
Ledermateriale AL
Lederform Rund
Lederisolation XLPE (PEX)
Udvendig kappe PE HDPE, UV-stabiliseret
Kappefarve Rød
Kappemærkning Fabrikat, dimension, type, metermærkning, produktionsår og uge er præget i kablet.
Mærkespænding 72 kV
Prøvespænding 130 kV volt AC fra leder til skærm i 30 min.
Max. driftstemperatur + 90°C
Min. driftstemperatur - 40°C
Max. kortslutningstemperatur + 250°C
Min. håndteringstemperatur - 20°C
Tilladelig bøjningsradius 1080 mm
CPR brandklasse Fca
Konstruktion IEC 60840
Halogenfri efter EN 60754-1/2 Ja
Varenr. Dimension mm² Udv. diameter mm Vægt kg/km Standardlængde
929627 1X240/35 54 2695 Efter aftale
