(N)2XSY Print this page to Acrobat pdf file

Anvendelse

Som forsynings kabel i fordelingsnet, i bygninger og i jord, med spænding indtil 12 kV. Efter hver afskæring skal kabelenderne lukkes a.h.t. fugt.

Norm

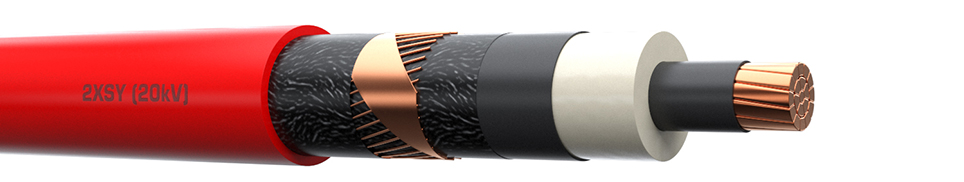

Typebetegnelse (N)2XSY
Ledermateriale CU
Lederform rund
Lederisolation XLPE (PEX)
Udvendig kappe Copolymer
Kappefarve Rød
Kappemærkning Fabrikat, dimension, type, metermærkning, produktionsår og uge er præget i kablet.
Mærkespænding 12/20 kV
Prøvespænding 50 kV AC fra leder til skærm
Max. driftstemperatur + 90°C
Max. kortslutningstemperatur + 250°C
Min. håndteringstemperatur -5°C
Tilladelig bøjningsradius 15 x kablets diameter
CPR brandklasse Fca
Konstruktion HD620 10-D/VDE0276-620
Brandprøve EN 60332-1-2
Halogenfri efter EN 60754-1/2 Nej
Røgsvag efter EN 61034-2 Nej
Bevikling Creepet kulpapir

Tekniske Data

Varenr. 476732
Type 1-LEDER PEX-CU 12/20kV
Dimension mm² 1X240/25
Udvendig diameter mm 41
Vægt kg/km 3280
Standardlængde 500
Tilladeligt træk i leder (kN) 12
Lederdiameter (mm) 18,6
Isolationstykkelse (mm) 5,5
Diameter over isolation (mm) 30,8
Skærm tværsnit (mm²) 25
Diameter over skærm (mm) 35,5
Kappe tykkelse (mm) 2,2
Jævnstømsmodstand pr. fase ved 20 °C (Ω/km) 0,075
Lederklasse kl. 2
Lederskærm Extruderet halvledende
Isolationsskærm Stripbar halvledende
Kapacitans (μF/km) 0,30
Reaktans Trekant (Ω/km) 0,112
Reaktans Tæt flad (Ω/km) 0,126
Tilladelig lederstrøm (kA/1s) 90 °C –250 °C 34,3
Tilladelig Skærmstrøm (kA/1s) sluttemp. 350 °C 5,1
Tilladelig belastning i jord 20 °C, Ledertemperatur 90 °C Trekant (A) 532
Tilladelig belastning i jord 20 °C, Ledertemperatur 90 °C Tæt flad (A) 568
Tilladelig belastning i luft 30 °C, Ledertemperatur 90 °C Trekant (A) 634
Tilladelig belastning i luft 30 °C, Ledertemperatur 90 °C Tæt flad (A) 731
