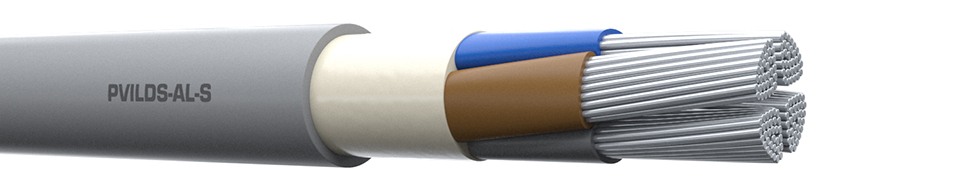

PVILDS-AL-S Print this page to Acrobat pdf file

KLIK FOR 3D VISNING

Anvendelse

Lavspændingsinstallationer, til indendørs brug i synlig og skjult installation samt i det fri. Endvidere til forlægning i jord. Kan indmures og indstøbes, dog undtaget i beton der vibreres.

Norm

Typebetegnelse
Ledermateriale AL
Lederform sektor
Lederisolation PVC
Udvendig kappe polyvinylchlorid (PVC) Blyfri
Kappefarve grå
Kappemærkning Fabrikat, lederantal, dimension, type, produktions år/uge, metermærkning
Mærkespænding 0,6/1 kV
Prøvespænding 4000 volt AC i 5 min
Max. driftstemperatur +70°C
Max. kortslutningstemperatur + 160°C
Min. håndteringstemperatur - 5°C
Tilladelig bøjningsradius 12 x kablets diameter
Tilladeligt træk 30 N/mm²
CPR brandklasse Eca
RoHS ja
Konstruktion HD 603 S1:3E
Brandprøve EN 60332-1-2
Halogenfri efter EN 60754-1/2 nej
Røgsvag efter EN 61034-2 nej

Tekniske Data

Varenr. 282692
Type PVILDS-AL-S
Dimension mm² 4X240
Udvendig diameter mm 56
Vægt kg/km 4544
Standardlængde 400
Sektorleder størrelse (h/b) 20,6/26,7
Lederklasse kl. 2
Lederisolationsfarve blå/brun/sort/grå
