Som forsynings kabel i fordelingsnet, i bygninger og i jord, med spænding indtil 12 kV. Efter hver afskæring skal kabelenderne lukkes a.h.t. fugt.

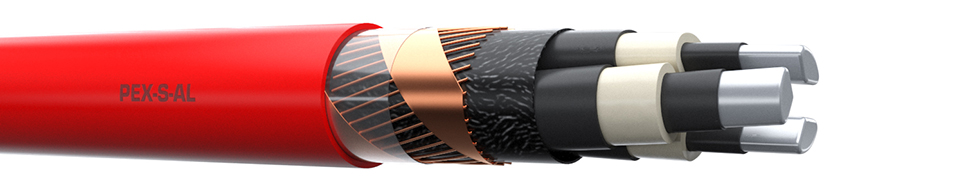

PEX-S-AL
Anvendelse
| Typebetegnelse | PEX-S-AL |
| Ledermateriale | AL |
| Lederform | sektor |
| Lederisolation | XLPE (PEX) |
| Udvendig kappe | PE, MDPE, UV-stabiliseret |
| Kappefarve | Rød |
| Kappemærkning | Fabrikat, lederantal, dimension, type, metermærkning, produktionsår og uge er præget i kablet. |
| Mærkespænding | 12 kV |
| Prøvespænding | 30 kV AC fra leder til skærm |
| Max. driftstemperatur | + 90°C |
| Max. kortslutningstemperatur | + 250°C |
| Min. håndteringstemperatur | - 20°C |
| Tilladelig bøjningsradius | 10 x kablets diameter |
| CPR brandklasse | Fca |
| Konstruktion | HD620 6D |
| Halogenfri efter EN 60754-1/2 | Ja |
| Ledermærkning | 1-2-3, udført som hvidt tryk |
Tekniske Data
| Varenr. | 275663 |
| Type | 3-LEDER PEX-S-AL 12kV |
| Dimension mm² | 3X95/25 |
| Udvendig diameter mm | 50 |
| Vægt kg/km | 2185 |
| Standardlængde | 500 |
| Sektorleder størrelse (h/b) | 9,0/13,0 |
| Tilladeligt træk med kabelstrømpe (kN) | 7,5 |
| Isolationstykkelse (mm) | 3,4 |
| Skærm tværsnit (mm²) | 25 |
| Kappe tykkelse (mm) | 2,7 |
| Jævnstømsmodstand pr. fase ved 20 °C (Ω/km) | 0,320 |
| Tilladelig belastning i jord 15 °C, Ledertemperatur 90 °C (A) Flad tæt, Sluttet skærm | 240 |
| Lederklasse | kl. 1 |
| Lederskærm | Extruderet halvledende |
| Isolationsskærm | Stripbar halvledende |
| Kapacitans (μF/km) | 0,31 |
| Reaktans Trekant (Ω/km) | 0,101 |
| Tilladelig lederstrøm (kA/1s) 90 °C –250 °C | 8,8 |
| Tilladelig Skærmstrøm (kA/1s) sluttemp. 300 °C | 5 |
| Tilladelig belastning i jord 15 °C, Ledertemperatur 90 °C (A) | 240 |
| Tilladelig belastning i luft 25 °C, Ledertemperatur 90 °C (A) | 230 |
